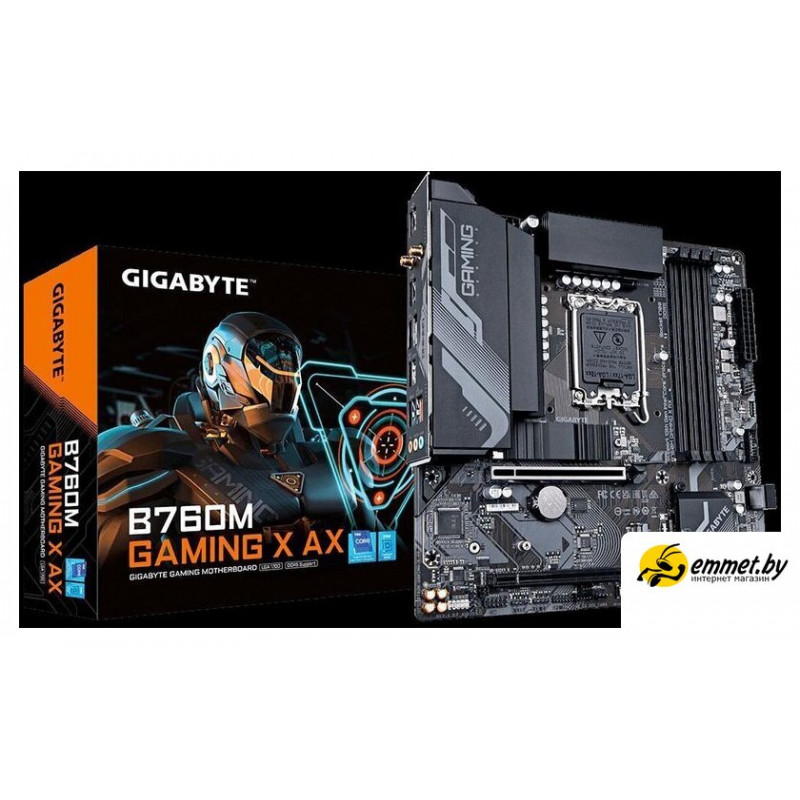

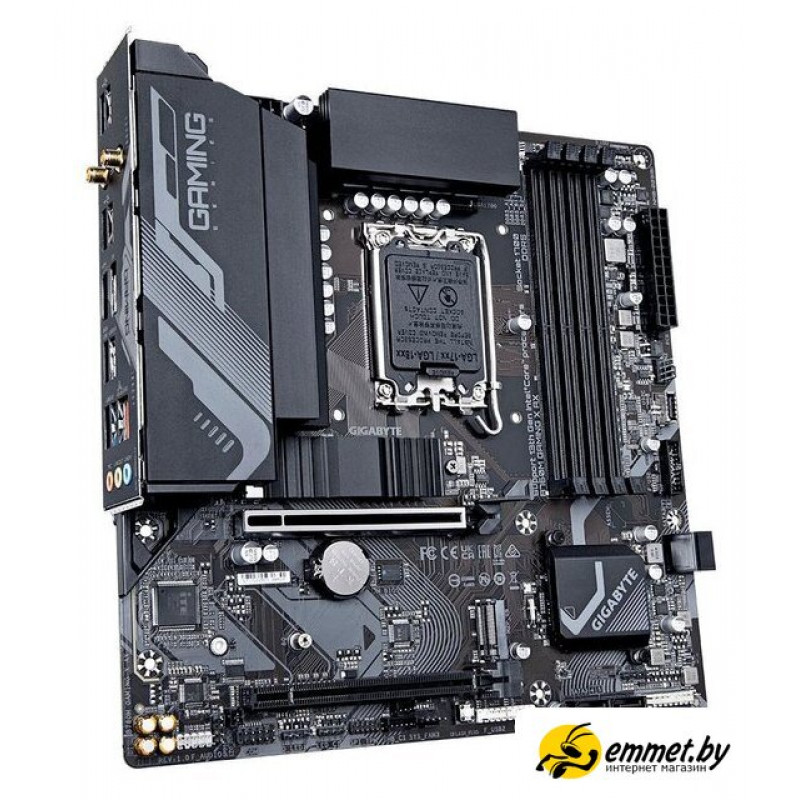

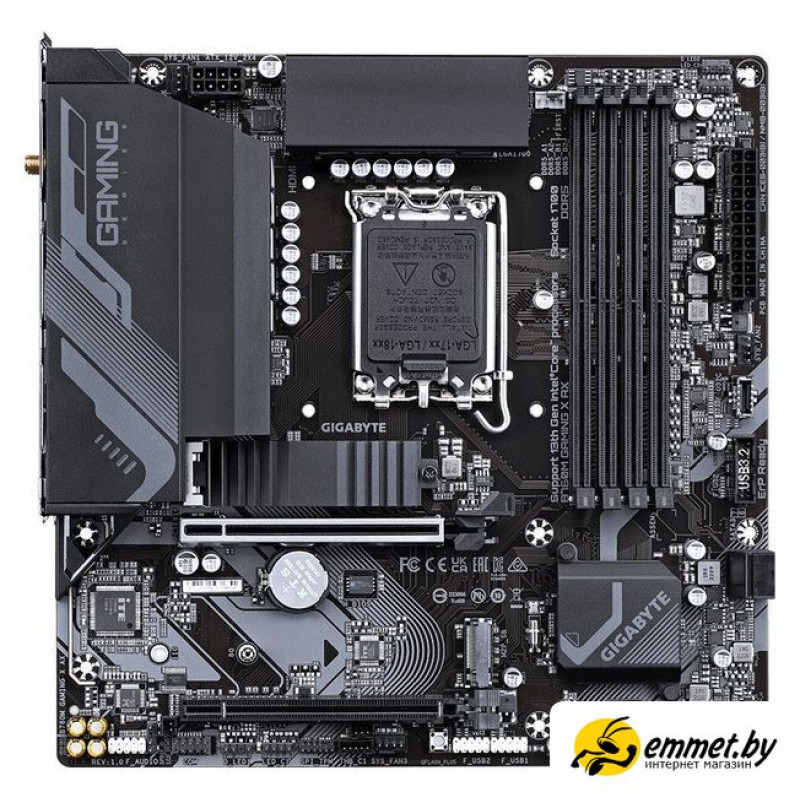

Материнская плата Gigabyte B760M Gaming X AX (rev. 1.x)
| Характеристики | |
| Ширина | 244мм |
| Bluetooth | 5.3 |
| Wi-Fi | 802.11ax (Wi-Fi 6E) |
| Версия HDMI | 2.0 |
| Дата выхода на рынок | 2023г. |
| Форм-фактор | mATX |
| Длина | 244мм |
| Подсветка | нет |
| DVI | нет |
| DisplayPort | 1 |
| HDMI | 1 |
| PS/2 | нет |
| USB 2.0 | 5 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | нет |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 3 |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | нет |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | нет |
| USB4 (до 40 Гбит/с) | нет |
| Максимальный объём памяти | 192GB |
| Mini DisplayPort | нет |
| Ethernet | 1x 2.5 Гбит/с |
| LPT | нет |
| Встроенный звук | есть |
| Поддержка SLi/CrossFire | нет |
| Поддержка встроенной графики | есть |
| Разъемы для корпусных вентиляторов | 3 |
| M.2 | 2 |
| SATA 3.0 | 4 |
| Дополнительные характеристики ОЗУ | 4 разъема DIMM для модулей ОЗУ DDR5, максимальный объем системной памяти до 192 Гбайт (до 48 Гбайт на каждый DIMM-разъем)Поддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile) |
| Количество слотов памяти | 4 |
| Максимальная частота памяти | 7 600МГц |
| Режим памяти | двухканальный |
| Тип памяти | DDR5 |
| COM | нет |
| USB-C (Thunderbolt 3) | нет |
| USB-C (Thunderbolt 4) | нет |
| VGA (D-Sub) | нет |
| Аудио (3.5 мм jack) | 3 |
| Цифровой выход S/PDIF | нет |
| PCI | нет |
| PCI X | нет |
| Версия PCI Express | 4.0 |
| Всего PCI Express x1 | нет |
| Всего PCI Express x16 | 2 |
| Всего PCI Express x4 | нет |
| Всего PCI Express x8 | нет |
| Дополнительные характеристики PCI | ЦП:1 разъем PCI Express x16 для установки PCIe 4.0 плат расширения, режим работы x16; PCIEX16* В целях оптимизации производительности видеоподсистемы, реализованной средствами одной дискретной графической PCIe-платы, убедитесь в том, что она установлена в разъём PCIEX16.Чипсет:1 разъем PCI Express x16, шинный интерфейс PCIe 3.0/ режим работы x4 (PCIEX4) |
| Поддержка поколений процессоров | Intel Gen14, Intel Gen13, Intel Gen12 |
| Поддержка процессоров | Intel |
| Сокет | LGA1700 |
| Звуковая схема | 7.1 |
| Thunderbolt 3 | нет |
| Thunderbolt 4 | 2 |
| Описание внутренних разъемов | 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов2 разъема для подключения LED-линеек с адрессацией2 разъема для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем S/PDIF Out1 разъем USB Type-C, стандарт USB 3.2 Gen 21 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.12 разъема для подключения Thunderbolt плат раширения1 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-портКнопка Q-Flash PlusПеремычка ResetПеремычка для возврата настроек CMOS в состояние |
| Разъемы для СЖО | нет |
| Разъемы для вентилятора ЦП | 1 |
| Разъемы для подсветки ARGB 5В | 2 |
| Разъемы для подсветки RGB 12В | 2 |
| RAID | SATA 0/1/5/10 |
| Спецификации накопителей | ЦП:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 2280 PCIe 4.0 x4/x2) (M2A_CPU)Чипсет:1 разъем M.2 (гнездо 3, ключ M, поддержка твердотельных накопителей типа 22110/2280 PCIe 4.0 x4/x2) (M2P_SB)Предусмотрена возможность организации дисковых массивов уровня RAID 0, RAID 1, RAID 5 и RAID 10 средствами SATA-накопителей |
| Встроенный процессор | нет |
| Количество фаз питания | 811 |
| Охлаждение фаз питания | есть |
| Чипсет | Intel B760 |
