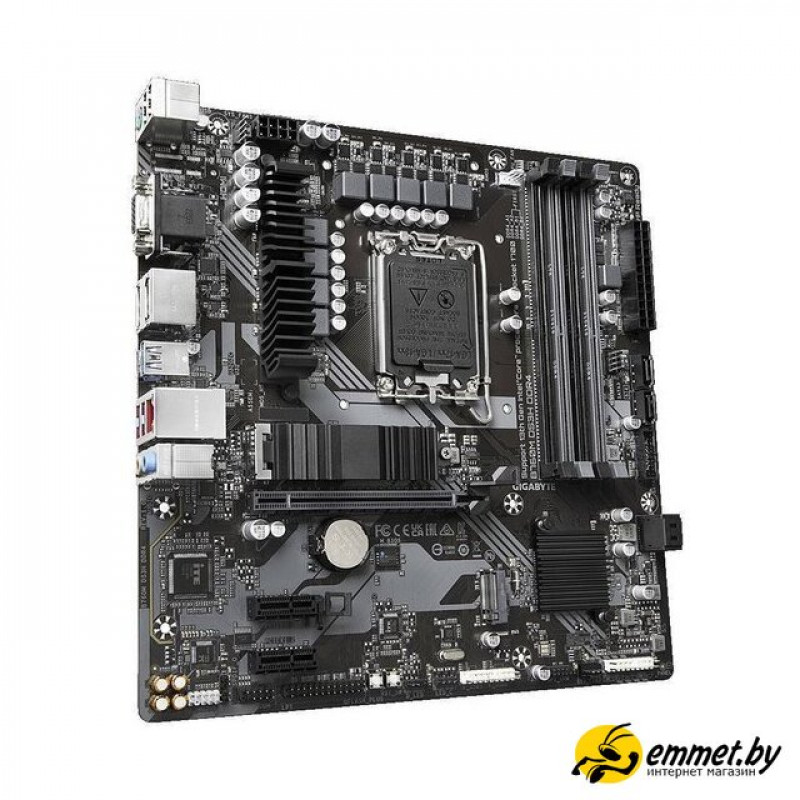

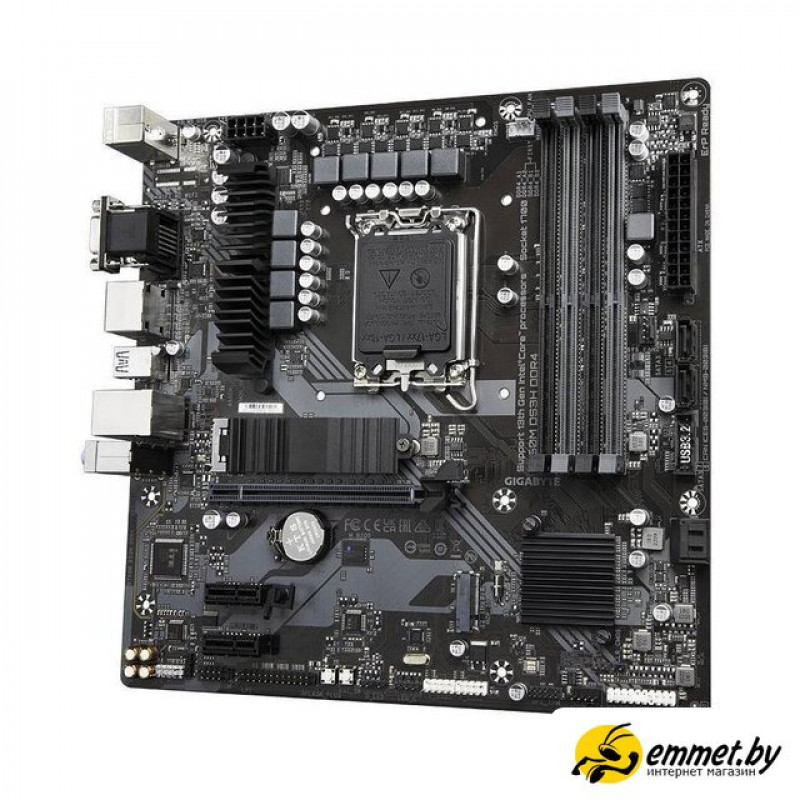

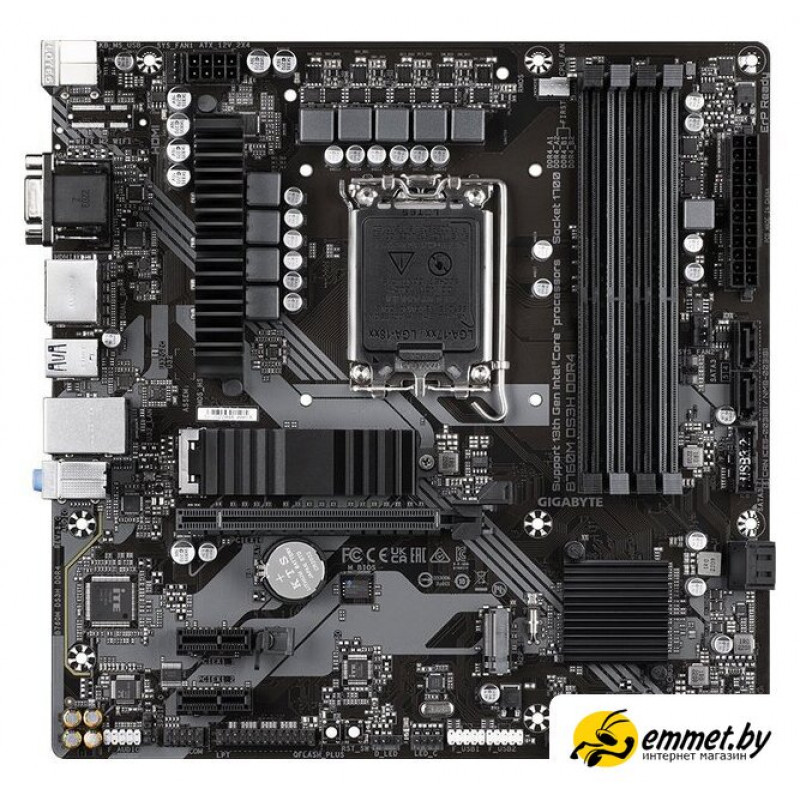

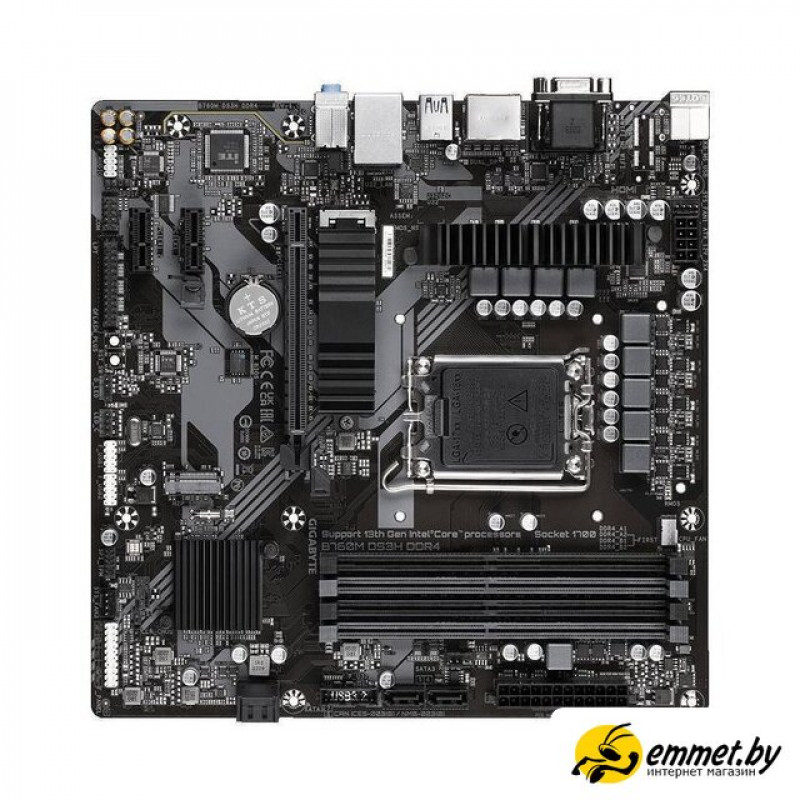

Материнская плата Gigabyte B760M DS3H DDR4 (rev. 1.0)
| Характеристики | |
| Ширина | 244мм |
| Bluetooth | нет |
| Wi-Fi | нет |
| Дата выхода на рынок | 2023г. |
| Форм-фактор | mATX |
| Длина | 244мм |
| Подсветка | нет |
| DVI | нет |
| DisplayPort | 2 |
| HDMI | 1 |
| PS/2 | 1 |
| USB 2.0 | 2 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | нет |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 3 |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | нет |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | 1 |
| USB4 (до 40 Гбит/с) | нет |
| Максимальный объём памяти | 128GB |
| Mini DisplayPort | нет |
| Ethernet | 1x 2.5 Гбит/с |
| LPT | нет |
| Встроенный звук | есть |
| Поддержка SLi/CrossFire | нет |
| Поддержка встроенной графики | есть |
| Разъемы для корпусных вентиляторов | 3 |
| M.2 | 2 |
| SATA 3.0 | 4 |
| Дополнительные характеристики ОЗУ | 4 разъема DIMM для модулей ОЗУ DDR, суммарный объем системной памяти -- до 128 Гбайт (объем ОЗУ для одного DIMM-модуля 32 Гбайт)Двухканальный режим работы модулей ОЗУПоддержка ECC модулей ОЗУ DIMM 1Rx8/2Rx8 без буферизации (функционируют в режиме non-ECC)Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка XMP-профилей модулей памяти (Extreme Memory Profile) |
| Количество слотов памяти | 4 |
| Максимальная частота памяти | 5 333МГц |
| Режим памяти | двухканальный |
| Тип памяти | DDR4 |
| COM | нет |
| USB-C (Thunderbolt 3) | нет |
| USB-C (Thunderbolt 4) | нет |
| VGA (D-Sub) | 1 |
| Аудио (3.5 мм jack) | 3 |
| Цифровой выход S/PDIF | нет |
| Слот для модуля Wi-Fi | нет |
| PCI | нет |
| PCI X | нет |
| Версия PCI Express | 4.0 |
| Всего PCI Express x1 | 2 |
| Всего PCI Express x16 | 1 |
| Всего PCI Express x4 | нет |
| Всего PCI Express x8 | нет |
| Дополнительные характеристики PCI | PCIe-линии ЦП1 разъем PCI Express x16, шинный интерфейс PCIe 4.0, режим работы x16PCIe-линии чипсета2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 |
| Поддержка поколений процессоров | Intel Gen14, Intel Gen13, Intel Gen12 |
| Поддержка процессоров | Intel |
| Сокет | LGA1700 |
| Звуковая схема | 7.1 |
| Thunderbolt 3 | нет |
| Thunderbolt 4 | нет |
| Описание внутренних разъемов | 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП3 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек2 разъема M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.11 разъем для подключения TPM-модуля (только для модулей GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)1 COM-порт1 разъём для подключения LPT-порта на выносной планке1 разъем S/PDIF OutКнопка Q-Flash PlusКнопка ResetПеремычка ResetПеремычка для возврата настроек CMOS в состояние |
| Разъемы для СЖО | нет |
| Разъемы для вентилятора ЦП | 1 |
| Разъемы для подсветки ARGB 5В | 1 |
| Разъемы для подсветки RGB 12В | 1 |
| RAID | SATA 0/1/5/10 |
| Спецификации накопителей | PCIe-линии ЦП1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)PCIe-линии чипсета1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB) |
| Встроенный процессор | нет |
| Количество фаз питания | 621 |
| Охлаждение фаз питания | нет |
| Чипсет | Intel B760 |
