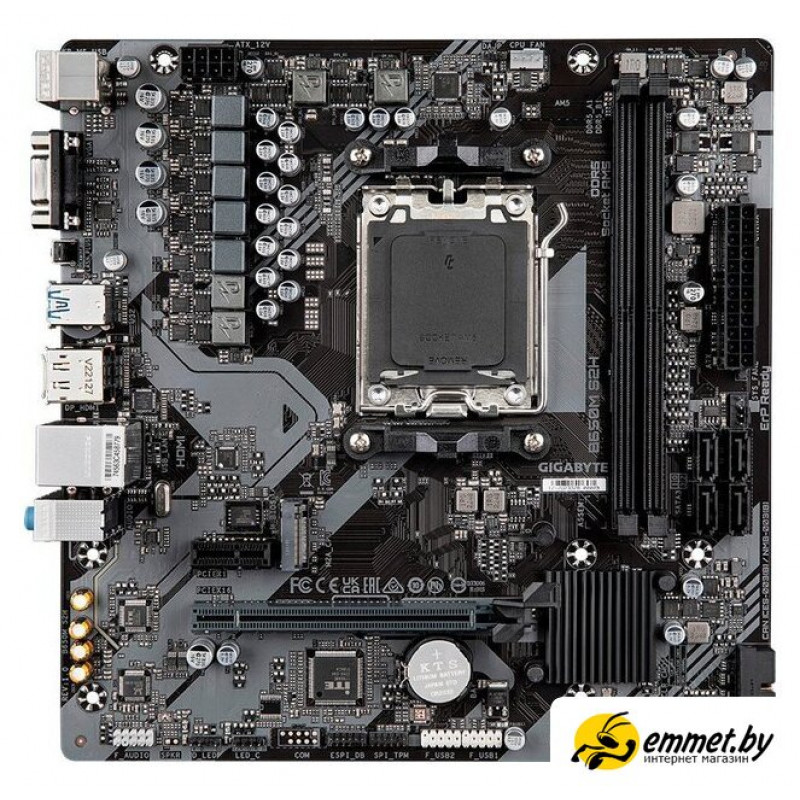

Материнская плата Gigabyte B650M S2H (rev. 1.2)
| Характеристики | |
| Ширина | 225мм |
| Bluetooth | нет |
| Wi-Fi | нет |
| Дата выхода на рынок | 2024г. |
| Форм-фактор | mATX |
| Длина | 230мм |
| Подсветка | нет |
| DVI | нет |
| DisplayPort | 1 |
| HDMI | 1 |
| PS/2 | 1 |
| USB 2.0 | 4 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | нет |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 2 |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | нет |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | нет |
| USB4 (до 40 Гбит/с) | нет |
| Максимальный объём памяти | 128GB |
| Mini DisplayPort | нет |
| Ethernet | 1x 1 Гбит/с |
| LPT | нет |
| Встроенный звук | есть |
| Поддержка SLi/CrossFire | нет |
| Поддержка встроенной графики | есть |
| Разъемы для корпусных вентиляторов | 2 |
| M.2 | 1 |
| SATA 3.0 | 4 |
| Дополнительные характеристики ОЗУ | Поддержка non-ECC DIMM-модулей без буферизации 1Rx8/2Rx8/1Rx16Поддержка на аппаратном уровне функционала AMD EXtended Profiles (AMD EXPO) и Extreme Memory Profile (XMP) для ОЗУ модулей в режиме Overclocking |
| Количество слотов памяти | 2 |
| Максимальная частота памяти | 7 200МГц |
| Режим памяти | двухканальный |
| Тип памяти | DDR5 |
| COM | нет |
| USB-C (Thunderbolt 3) | нет |
| USB-C (Thunderbolt 4) | нет |
| VGA (D-Sub) | 1 |
| Аудио (3.5 мм jack) | 3 |
| Цифровой выход S/PDIF | нет |
| Слот для модуля Wi-Fi | нет |
| PCI | нет |
| Версия PCI Express | 4.0 |
| Всего PCI Express x1 | 1 |
| Всего PCI Express x16 | 1 |
| Всего PCI Express x4 | нет |
| Всего PCI Express x8 | нет |
| Дополнительные характеристики PCI | 1 разъем PCI Express x16 (PCIEX16), реализован средствами PCIe-линий ЦП:- Для платформ на базе ЦП AMD Ryzen 7000 серии, режим работы PCIe 4.0 x16- Для платформ на базе ЦП AMD Ryzen 8000 Phoenix 1 серии, режим работы PCIe 4.0 x8- Для платформ на базе ЦП AMD Ryzen 8000 Phoenix 2 серии, режим работы PCIe 4.0 x4* Разъем PCIEX16 предусматривает возможность установки графической платы или твердотельного NVMe накопителя. Если видеоподсистема ПК представлена только одной графической платой, ее необходимо установить в разъем PCIEX16.PCIe-линии чипсета1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1 (PCIEX1) |
| Поддержка поколений процессоров | AMD 9000, AMD 8000, AMD 7000 |
| Поддержка процессоров | AMD |
| Сокет | AM5 |
| Звуковая схема | 7.1 |
| Thunderbolt 3 | нет |
| Thunderbolt 4 | нет |
| Описание внутренних разъемов | 24-контактный ATX-разъем питания8-контактный разъем питания ATX 12 ВРазъем для вентилятора ЦП2 разъема для системных вентиляторов1 разъем для адресуемых светодиодных линеек1 разъем для подключения RGB LED-линеек1 разъем M.2 Socket 34 SATA-разъема 6 Гбит/сГруппа разъемов фронтальной панели1 колодка для подключения аудиоразъема на передней панели1 разъем для подключения портов USB 3.2 Gen 12 разъема для подключения портов USB 2.0/1.1Разъем для подключения модуля Trusted Platform Module (для модуля GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 / только для модуля GC-TPM2.0 SPI V2)* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)Перемычка для возврата настроек CMOS в состояние |
| Разъемы для СЖО | нет |
| Разъемы для вентилятора ЦП | 1 |
| Разъемы для подсветки ARGB 5В | 1 |
| Разъемы для подсветки RGB 12В | 1 |
| RAID | NVMe 0/1/10; SATA 0/1/10 |
| Спецификации накопителей | PCIe-линии ЦП1 x разъем M.2, ключ M, тип 2580/2280Для платформ на базе ЦП AMD Ryzen 7000 серии, режим работы SSD PCIe 4.0 x4/x2Для платформ на базе ЦП AMD Ryzen 8000 Phoenix 1 серии, режим работы SSD PCIe 4.0 x4/x2Для платформ на базе AMD Ryzen 8000 Phoenix 2 серии, режим работы SSD PCIe 4.0 x4/x2PCIe-линии чипсета4 разъема SATA 6 Гбит/с |
| Количество фаз питания | 522 |
| Охлаждение фаз питания | нет |
| Чипсет | AMD B650 |
