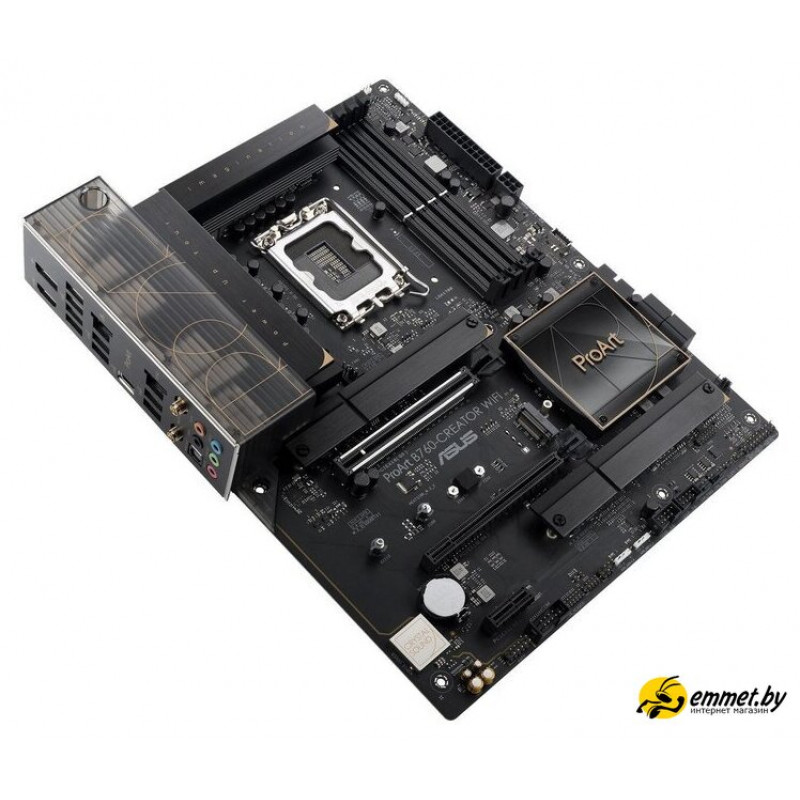

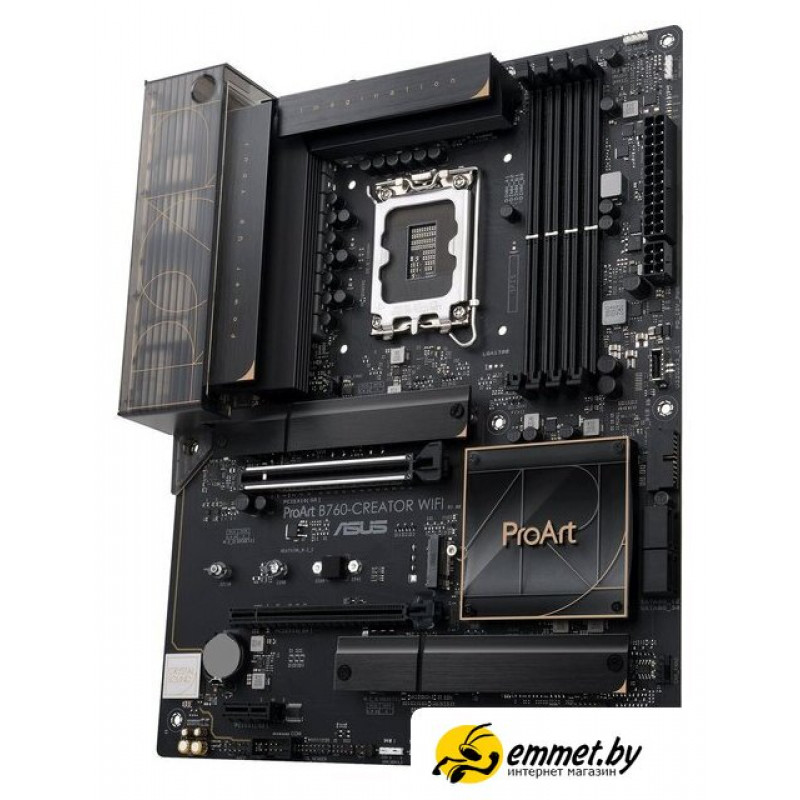

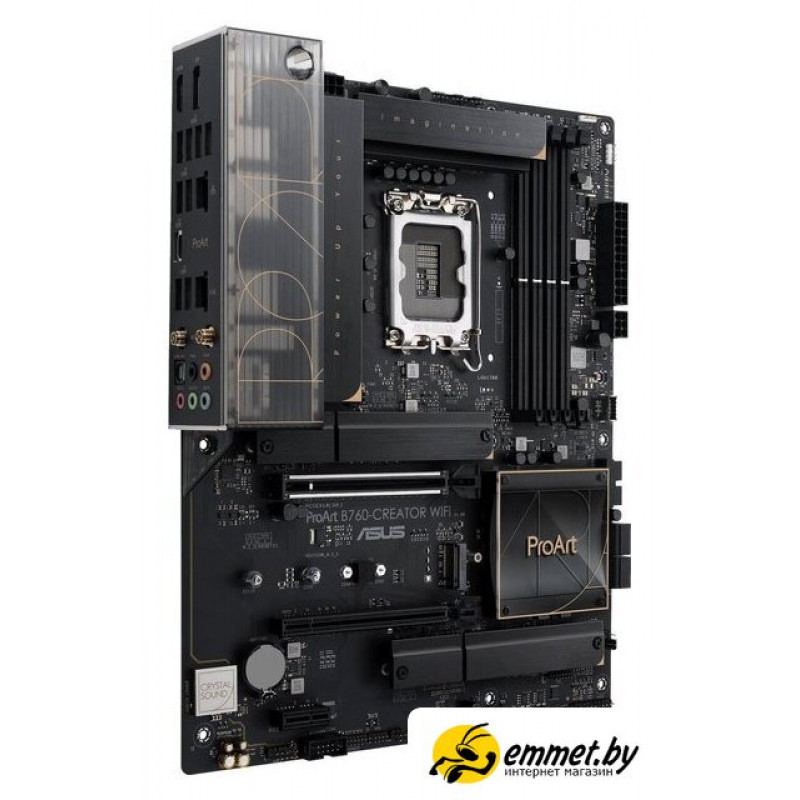

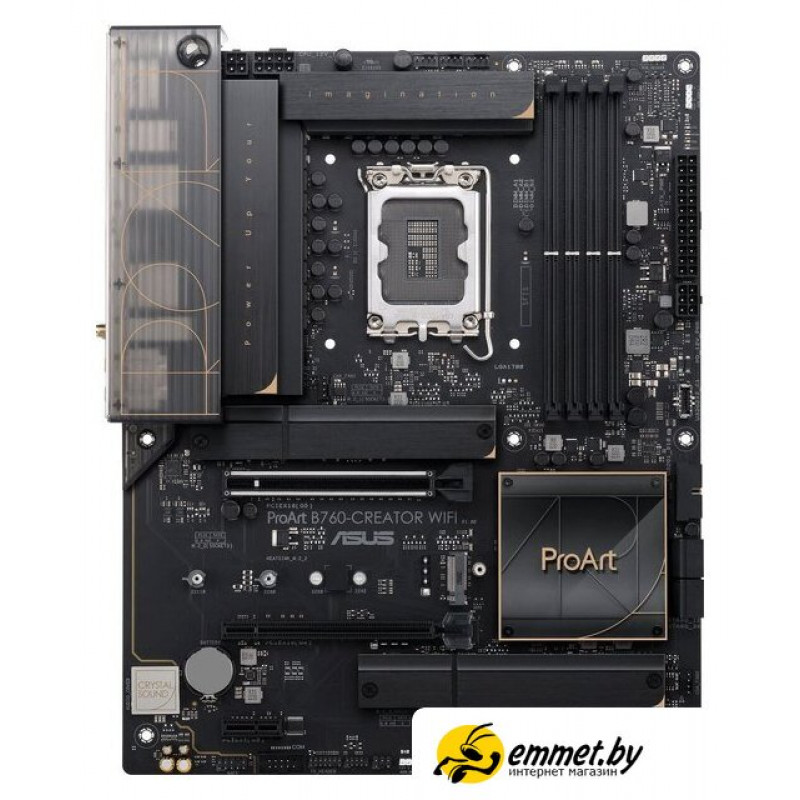

Материнская плата ASUS ProArt B760-Creator WIFI
| Характеристики | |
| Ширина | 244мм |
| Bluetooth | 5.2 |
| Wi-Fi | 802.11ax (Wi-Fi 6) |
| Версия HDMI | 2.1 |
| Комплектация | Cables2 x SATA 6Gb/s cablesMiscellaneous1 x ASUS Wi-Fi moving antennas2 x M.2 Rubber packages1 x ProArt ruler1 x Q-connectorDocumentation1 x ACC Express Activation Key Card1 x User guide |
| Дата выхода на рынок | 2023г. |
| Форм-фактор | ATX |
| Длина | 305мм |
| Подсветка | нет |
| DVI | нет |
| DisplayPort | 1 |
| HDMI | 1 |
| PS/2 | нет |
| USB 2.0 | 4 |
| USB 3.2 Gen 2x2 (20 Гбит/с) | нет |
| USB 3.2 Gen1 Type-A (5 Гбит/с) | 4 |
| USB 3.2 Gen1 Type-C (5 Гбит/с) | нет |
| USB 3.2 Gen2 Type-A (10 Гбит/с) | нет |
| USB 3.2 Gen2 Type-C (10 Гбит/с) | 1 |
| USB4 (до 40 Гбит/с) | нет |
| Максимальный объём памяти | 192GB |
| Mini DisplayPort | нет |
| Ethernet | 1x1 Гбит/с 1x2.5 Гбит/с |
| LPT | нет |
| Встроенный звук | есть |
| Поддержка SLi/CrossFire | нет |
| Поддержка встроенной графики | есть |
| Разъемы для корпусных вентиляторов | 4 |
| M.2 | 3 |
| SATA 3.0 | 4 |
| Дополнительные характеристики ОЗУ | поддержка non-ECC модулей и модулей с On-Die ECC без буферизации с частотами 7200 (OC), 7000 (OC), 6800 (OC), 6600 (OC), 6400 (OC), 6200 (OC), 6000 (OC), 5800 (OC), 5600, 5400, 5200, 5000, 4800, 4400 МГцподдержка планок с Extreme Memory Profile (XMP)поддержка технологие OptiMem II |
| Количество слотов памяти | 4 |
| Максимальная частота памяти | 7 800МГц |
| Режим памяти | двухканальный |
| Тип памяти | DDR5 |
| COM | нет |
| USB-C (Thunderbolt 3) | нет |
| USB-C (Thunderbolt 4) | нет |
| VGA (D-Sub) | нет |
| Аудио (3.5 мм jack) | 5 |
| Цифровой выход S/PDIF | 1 |
| Слот для модуля Wi-Fi | PCIe, CNVi (ключ Е) |
| Версия PCI Express | 5.0 |
| Всего PCI Express x1 | 1 |
| Всего PCI Express x16 | 2 |
| Всего PCI Express x4 | нет |
| Всего PCI Express x8 | нет |
| Дополнительные характеристики PCI | PCI-линии ЦП1 x PCIe 5.0/4.0/3.0 x16PCI-линии чипсета1 x PCIe 4.0 x16 (поддерживает режим x4)1 x PCIe 3.0 x1PCIe x1 разделяет пропускную способность с M.2_2PCIe x1 будет отключен, когда M.2_2 работает в режиме PCIe x4 при включении вручную |
| Поддержка поколений процессоров | Intel Gen13, Intel Gen12 |
| Поддержка процессоров | Intel |
| Сокет | LGA1700 |
| Версия DisplayPort | 1.4 |
| Звуковая схема | 7.1 |
| Thunderbolt 3 | нет |
| Thunderbolt 4 | 1 |
| Описание внутренних разъемов | Fan and Cooling related1 x 4-pin CPU Fan header1 x 4-pin CPU OPT Fan header1 x 4-pin AIO Pump header4 x 4-pin Chassis Fan headersPower related1 x 24-pin Main Power connector1 x 8-pin 12V Power connector1 x 4-pin 12V Power connector1 x 6-pin PD_12V Power connectorStorage related3 x M.2 slots (Key M)4 x SATA 6Gb/s portsUSB1 x USB 3.2 Gen 2x2 (20G) connector (supports USB Type-C with 60W PD/QC4)1 x USB 3.2 Gen 1 (5G) header supports additional 2 x USB 3.2 Gen1 ports2 x USB 2.0 headers support additional 4 USB 2.0 portsMiscellaneous3 x Addressable Gen 2 headers1 x AURA RGB header1 x Clear CMOS header1 x COM Port header1 x Front Panel Audio header (AAFP)1 x SPI TPM header (14-1pin)1 x 20-5 pin System Panel header1 x Thermal Sensor header1 x Thunderbolt header |
| Разъемы для СЖО | 1 |
| Разъемы для вентилятора ЦП | 2 |
| Разъемы для подсветки ARGB 5В | 3 |
| Разъемы для подсветки RGB 12В | 1 |
| RAID | 0, 1, 5, 10 - SATA |
| Спецификации накопителей | слот на ЦПслот M.2_1 (ключ М), тип 2242/2260/2280/22110, поддерживает режим работы PCIe 4.0 x4слоты на чипсетеслот M.2_2 (ключ М), тип 2242/2260/2280/22110, поддерживает режим работы PCIe 3.0 x4слот M.2_3 (ключ М), тип 2242/2260/2280/22110, поддерживает режимы работы PCIe 4.0 x4слот M.2_2 разделяет пропускную способность с PCIe X1 и WiFi (ключ Е)слот M.2_2 будет работать в режиме PCI 3.0 x2, если устройство будет обнаружено в слоте PCIe x1 или WiFi (ключ Е). |
| Встроенный процессор | нет |
| Количество фаз питания | 121 |
| Охлаждение фаз питания | есть |
| Чипсет | Intel B760 |
